三线龙门雕铣机设备技术描述

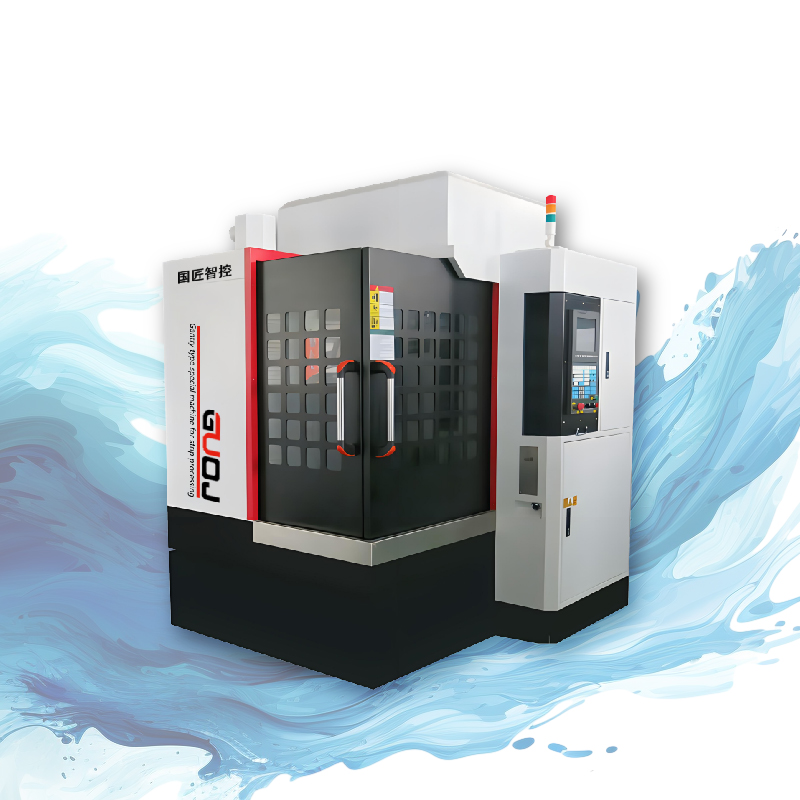

GJ-870三线龙门雕铣机，是一台中小型规格的机床，工件在一次装夹后可以自 动连续地完成铣、雕，钻，等多种工序的加工，机床适用于小型箱体 铝模、板类、铜，壳体类、模具等复杂零件的多品种中小批量加工。该机床采用了高精度的线轨及丝杠，机床具有更好的动态响应性，可以实现高速切削，低速无爬行， 在精密零件。

Ø 整机结构为定柱式，龙门结构。机身采用超大稳固底座，高刚性的大跨距龙门形 立柱，高速切削不震动不变形。

Ø 基础大件均采用优质树脂砂造型、高强度铸铁材料铸造而成，使机床得到高刚性和稳 定的精度。

Ø X,Y轴导轨采用30线轨承载，高刚性，低摩擦，低噪音。

Ø  Z轴导轨三头采用独立承载，高刚性，低摩擦，低噪音。

Ø C3 级丝杆，消除部分热延伸，丝杆轴承采用自润滑，延长轴承寿命。

Ø 主轴采用台湾合资品牌，主轴采用 手动 电主轴，主轴前端采用迷宫设计，主轴带气幕保护功能，防止切削液进入主轴轴承。

Ø 配置容积式及强制润滑油系统，保证全机床各运动部件润滑良好。

Ø 机床排屑标配两侧斜坡后冲水排屑，水箱后置设计，人性化，高效率，双层水箱过滤 系统结构，为工件加工提供良好的切削液。

Ø 配备高性能新代21MA 数控系统，保证了机床控制的稳定性，也保证了用户要求的数 控加工功能和辅助功能。

Ø 工作条件

Ø （1）三相交流电源：380V±5%；20Hz±1Hz ，主电源线、接地线 6mm²或更大。

Ø （2）环境温度：需保持环境温度 17～26℃，若加工零件精度要求不高，可放宽至 5～ 40℃。存放或运输温度-20～60℃。；

Ø （3）室温变化：24 小时内周围温度变化在±2℃以内；

Ø （4）相对湿度：75%以内（无结露）；

Ø （5）海拔高度：1000m 以下；

Ø （6）震动：0.2G 以下；

Ø （7）地基要求：承载能力 50KN/m²以上；

Ø （8）远离光源、振源和热源，远离高频发电动机、放电动机、电焊机等，避免电器干 扰使机床 NC 系统发生故障。

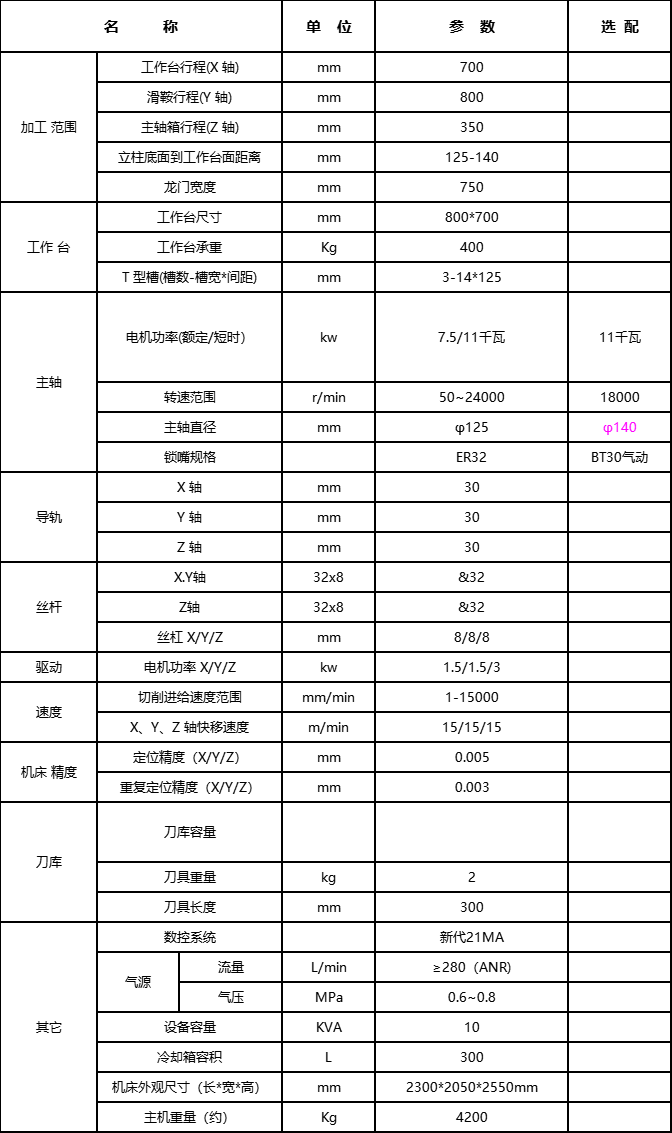

三线龙门雕铣机基本参数
